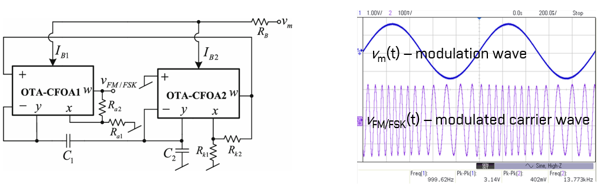

Pracovníci King Mongkut's Institute of Technology Ladkrabang (KMITL), Thailand a Ústavu radioelektroniky publikovali článek prezentující nový napěťově řízený sinusový oscilátor (VCO), který využívá pouze dva komerčně dostupné integrované obvody LT1228 (OTA-CFOA), čtyři rezistory a dva kondenzátory. Navržený oscilátor umožňuje nezávislé řízení frekvence kmitání a podmínky oscilací a zároveň nabízí nastavitelnou amplitudu výstupního signálu a zachovává nízkou výstupní impedanci. Oscilační frekvence je elektronicky a lineárně laditelná pomocí budicího proudu nebo řídicího napětí transkonduktoru v rámci LT1228. Experimentální výsledky potvrzují praktickou použitelnost navrženého řešení. Navržený VCO dosahuje širokého lineárního rozsahu ladění od 9,25 kHz do 837,2 kHz se zkreslením menším než 2,6%. Rozkmit výstupního napětí lze nastavovat v rozsahu od 0,5 V do 6,5 V. Navržený VCO byl úspěšně aplikován pro získání frekvenčně modulovaného (FM) či klíčovaného (FSK) signálu. Ve srovnání s dosavadními oscilátory založenými na LT1228 dosahuje navržený obvod o 25 % nižší spotřeby energie a vyžaduje menší počet integrovaných obvodů. Současně topologie také nabízí vyšší funkční univerzálnost (filtr, oscilátor, modulátor současně).
Příslušný článek je dostupný na:
https://link.springer.com/article/10.1007/s13369-025-11015-x
